Wat is een DC-stroomonderbreker en hoe kiest u de juiste?

A DC-stroomonderbrekerbeschermt gelijkstroom elektrische circuits tegen overmatige stroom en, afhankelijk van het ontwerp, kortsluiting. In tegenstelling tot AC-systemen hebben DC-systemen niet elke halve cyclus een natuurlijke nuldoorgang, waardoor boogonderbreking een grotere uitdaging wordt. In deze gids worden de werking van DC-stroomonderbrekers, de belangrijkste typen, essentiële waarden, toepassingsvereisten, installatieoverwegingen, veelvoorkomende aankoopfouten en onderhoudspraktijken uitgelegd om kopers te helpen geschikte bescherming voor hun elektrische systemen te selecteren.

1. Wat is een DC-stroomonderbreker?

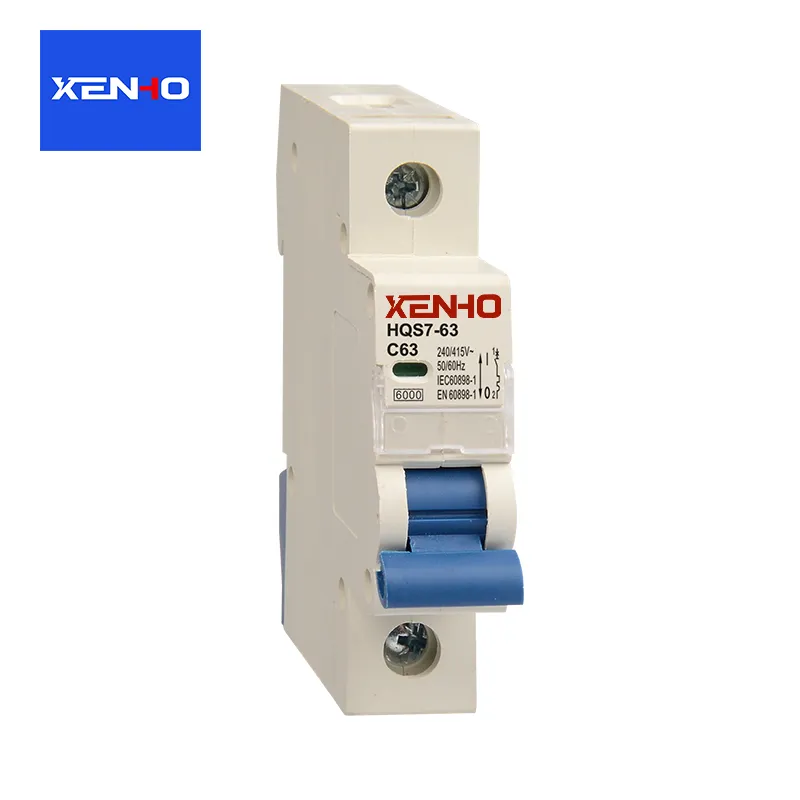

A DC-stroomonderbrekeris een elektrisch beveiligingsapparaat dat is ontworpen om gelijkstroom te onderbreken wanneer een circuit een overbelasting, kortsluiting of een andere gespecificeerde foutconditie ondervindt. Door het circuit te openen, worden kabels, elektrische apparatuur, componenten voor stroomconversie en aangesloten belastingen beschermd tegen mogelijk schadelijke stroom.

Gelijkstroom stroomt voornamelijk in één richting. Het wordt gewoonlijk geleverd door batterijen, fotovoltaïsche panelen, brandstofcellen en gelijkstroomvoedingen. Omdat deze technologieën steeds belangrijker worden in moderne energie- en industriële systemen, is betrouwbare DC-circuitbeveiliging een essentieel onderdeel geworden van het ontwerp van elektrische systemen.

Waarom is DC-circuitbeveiliging belangrijk?

Overmatige stroom kan geleiders oververhitten, de isolatie beschadigen, elektronische componenten aantasten en brandgevaar veroorzaken. Een goed geselecteerde onderbreker beperkt de duur van de foutstroom door het betreffende circuit los te koppelen volgens de ontworpen bedrijfskarakteristieken.

• Bescherming van apparatuur:Helpt schade aan batterijen, omvormers, controllers en andere aangesloten apparaten te voorkomen.
• Kabelbescherming:Vermindert het risico op oververhitting van de geleider als het beveiligingsapparaat correct is afgestemd op de kabelspecificaties.
• Operationele continuïteit:Maakt het mogelijk fouten te isoleren, zodat onaangetaste circuits kunnen blijven werken waar de systeemarchitectuur dit toelaat.
• Onderhoudsgemak:Biedt een manier om circuits te isoleren wanneer het apparaat geschikt is voor dat doel en wordt gebruikt volgens de instructies.
• Systeemveiligheid:Ondersteunt een gecoördineerde beveiligingsstrategie naast aarding, isolatie en andere elektrische beveiligingen.

Een stroomonderbreker is op zichzelf geen complete veiligheidsoplossing. Effectieve bescherming hangt ook af van het juiste systeemontwerp, geschikte bedrading, passende foutstroomberekeningen en naleving van de toepasselijke elektrische codes.

2. Hoe werkt een DC-stroomonderbreker?

Een DC-stroomonderbreker bewaakt de stroom die door een circuit vloeit en onderbreekt de stroom wanneer het bedieningsmechanisme een kwalificerende fout detecteert. Het exacte proces is afhankelijk van de constructie van de sloophamer, de uitschakelkarakteristieken en de beoogde toepassing.

Bescherming tegen overbelasting

Een overbelasting treedt op wanneer een circuit gedurende een langere periode meer stroom voert dan bedoeld. Een industriële gelijkstroomvoeding kan bijvoorbeeld boven de ontworpen belasting werken vanwege een overmatige vraag of een defect onderdeel.

Veel miniatuur-DC-stroomonderbrekers maken gebruik van een thermisch uitschakelmechanisme. Overmatige stroom verwarmt een bimetaalelement totdat het voldoende buigt om het uitschakelmechanisme vrij te geven. Deze reactie is over het algemeen tijdsafhankelijk: het kan langer duren voordat een matige overbelasting wordt geactiveerd dan een veel grotere overbelasting.

Kortsluitbeveiliging

Een kortsluiting creëert onbedoeld een pad met lage weerstand dat extreem hoge stroom kan produceren. Veel thermisch-magnetische onderbrekers bevatten een magnetisch uitschakelmechanisme dat snel reageert op hoge foutstromen. Elektronische onderbrekers kunnen in plaats daarvan sensoren en besturingscircuits gebruiken om gespecificeerde foutcondities te detecteren en een onderbreking te initiëren.

De onderbreker moet een geschikte DC-spanning hebben en voldoende DC-uitschakelvermogen voor de verwachte foutstroom op het installatiepunt. Een hoge nominale stroom alleen toont niet aan dat een apparaat een kortsluiting veilig kan onderbreken.

Boogonderbreking

Wanneer contacten scheiden terwijl er stroom vloeit, kan er een elektrische boog tussen de contacten ontstaan. In AC-circuits gaat de stroom tijdens elke cyclus op natuurlijke wijze door nul, waardoor de boog dooft. Gelijkstroom levert niet dezelfde terugkerende nuldoorgangen op onder normale stabiele omstandigheden.

Om deze reden kunnen DC-stroomonderbrekers speciaal ontworpen contactopstellingen, booggoten, magnetische booguitblaassystemen of andere boogcontrolestructuren gebruiken. Deze functies helpen de boog te verlengen, af te koelen, te verdelen of te doven, zodat het circuit veilig kan worden onderbroken binnen de nominale bedrijfsomstandigheden van het apparaat.

3. Waarin verschilt een DC-stroomonderbreker van een AC-stroomonderbreker?

DC- en AC-stroomonderbrekers hebben hetzelfde basisdoel, maar hun onderbrekingsvereisten kunnen aanzienlijk verschillen. Als u een apparaat alleen selecteert omdat de stroomsterkte overeenkomt met het circuit, kan dit leiden tot onvoldoende bescherming.

Sommige stroomonderbrekers zijn gecertificeerd voor zowel AC- als DC-werking, maar hun nominale waarden en toegestane configuraties kunnen verschillen. Een product met dubbele classificatie moet worden geïnstalleerd volgens de specifieke specificaties en bedradingsschema's die door de fabrikant zijn verstrekt.

4. Welke soorten DC-stroomonderbrekers zijn beschikbaar?

De meest geschikte DC-stroomonderbreker hangt af van de belasting, foutkarakteristieken, vereiste responstijd, beschikbare ruimte en onderhoudsstrategie. Door de belangrijkste ontwerpen te begrijpen, kunnen kopers producten nauwkeuriger vergelijken.

Thermisch-magnetische DC-stroomonderbrekers

Thermisch-magnetische onderbrekers combineren thermische overbelastingsbeveiliging met magnetische kortsluitbeveiliging. Ze worden algemeen overwogen voor DC-verdeelpanelen, stuurcircuits en geselecteerde industriële toepassingen.

• Zorg voor twee complementaire vormen van overstroombeveiliging.
• Kan geschikt zijn voor een breed scala aan routinematige distributievereisten.
• Zorg voor een zorgvuldige verificatie van uitschakelcurves en DC-onderbrekingswaarden.

Elektronische DC-stroomonderbrekers

Elektronische ontwerpen maken gebruik van stroomsensoren en elektronische regelcircuits om gespecificeerde foutcondities te detecteren. Afhankelijk van het product kunnen ze instelbare beveiligingsdrempels, statusindicatie, bewaking op afstand of communicatiefuncties bieden.

Deze functies kunnen waardevol zijn in geautomatiseerde faciliteiten en systemen waar stilstand duur is. Kopers moeten echter bevestigen of het product een conventionele mechanische onderbreker, een elektronische beveiligingsschakelaar of een solid-state apparaat is, aangezien hun onderbrekingsmethoden en faalgedrag kunnen verschillen.

Miniatuur DC-stroomonderbrekers

Miniatuurstroomonderbrekers zijn compacte apparaten die worden gebruikt in geschikte DC-distributietoepassingen met lage spanning. Hun kleine footprint kan de paneelindelingen vereenvoudigen, maar hun geschiktheid hangt nog steeds af van de nominale spanning, het uitschakelvermogen, de poolopstelling en de door de fabrikant goedgekeurde DC-configuratie.

Gegoten en industriële DC-stroomonderbrekers

Er zijn gegoten en andere industriële stroomonderbrekers beschikbaar voor systemen met veeleisendere stroomniveaus, foutcondities of installatievereisten. Afhankelijk van het model bieden ze mogelijk instelbare uitschakelinstellingen, accessoires, hulpcontacten en integratie met industriële schakelapparatuur.

Gespecialiseerde DC-beveiligingsapparaten

Voor fotovoltaïsche zonnepanelen, batterij-energieopslagsystemen, oplaadapparatuur voor elektrische voertuigen en andere energietoepassingen kunnen beveiligingsapparatuur nodig zijn die is ontworpen voor specifieke elektrische kenmerken. Fotovoltaïsche circuits kunnen bijvoorbeeld aanhoudende gelijkstroombogen ervaren, terwijl batterijen zeer hoge foutstromen kunnen leveren.

Voor een gespecialiseerde toepassing is niet automatisch één bepaalde categorie onderbrekers vereist. De juiste oplossing moet worden vastgesteld op basis van het systeemontwerp, de toepasselijke normen, apparatuurinstructies en foutstroombeoordeling.

5. Waar worden DC-stroomonderbrekers gebruikt?

DC-stroomonderbrekers worden overal gebruikt waar gelijkstroom een ​​gecontroleerde overstroombeveiliging en betrouwbare isolatie nodig heeft. De bedrijfsomstandigheden variëren aanzienlijk tussen toepassingen, dus een apparaat dat geschikt is voor de ene installatie is mogelijk niet geschikt voor een andere.

Fotovoltaïsche zonne-energiesystemen

Zonne-energie-installaties maken gebruik van DC-beveiliging in de juiste array-, combiner- en omvormergerelateerde circuits. De geselecteerde apparatuur moet rekening houden met de maximale systeemspanning, beschikbare foutstroom, blootstelling aan de omgeving en de specifieke vereisten van het PV-circuit.

Batterij-energieopslag

Batterijsystemen kunnen een aanzienlijke foutstroom leveren, vooral wanneer meerdere cellen of batterijmodules parallel zijn aangesloten. Bij de keuze van de bescherming moet rekening worden gehouden met de batterijchemie, de systeemspanning, de beschikbare kortsluitstroom, de afmetingen van de geleiders en de coördinatie met batterijbeheer- en isolatiesystemen.

Industriële automatisering en controle

Industriële bedieningspanelen distribueren vaak gelijkstroom naar sensoren, relais, actuatoren, controllers en communicatieapparatuur. Een passende bescherming kan helpen een defecte tak te isoleren zonder elk aangesloten apparaat onnodig te onderbreken, op voorwaarde dat het beschermingsschema goed is gecoördineerd.

Telecommunicatie- en data-infrastructuur

Telecommunicatie-installaties en sommige data-infrastructuursystemen gebruiken gelijkstroomdistributie voor netwerkapparatuur en back-upvoorzieningen. Hoge beschikbaarheidseisen maken voorspelbare foutisolatie en geschikte apparatuurcoördinatie bijzonder belangrijk.

Elektrische voertuigen en laadinfrastructuur

Elektrische voertuigsystemen en laadinstallaties brengen specifieke spanningsniveaus, stroomprofielen en veiligheidseisen met zich mee. Beveiligingsapparaten moeten worden geselecteerd op basis van hun beoogde positie in het systeem en moeten voldoen aan de toepasselijke productnormen en installatievereisten.

6. Hoe kiest u de juiste DC-stroomonderbreker?

Het kiezen van een DC-stroomonderbreker is niet alleen een kwestie van het afstemmen van het ampèrevermogen op de belasting. Kopers moeten het volledige elektrische systeem beoordelen, de technische documentatie van het product verifiëren en bevestigen dat het geselecteerde apparaat geschikt is voor de feitelijke storingsomstandigheden.

Stap 1: Bevestig de systeemspanning

Identificeer de maximale gelijkstroomspanning die de onderbreker kan ervaren, inclusief relevante bedrijfs- en systeemomstandigheden. De nominale spanning moet voldoende zijn voor het circuit en de toegestane poolopstelling moet overeenkomen met de instructies van de fabrikant.

In sommige ontwerpen kunnen meerdere polen in serie worden geschakeld om een ​​gespecificeerde gelijkspanningswaarde te bereiken. Dit is alleen toegestaan ​​als dit expliciet wordt ondersteund door de fabrikant en geïnstalleerd volgens het opgegeven bedradingsschema. Het in serie verbinden van polen verhoogt niet automatisch de goedgekeurde spanning van het apparaat.

Stap 2: Bepaal de vereiste stroomsterkte

Bereken de verwachte continue stroom en houd rekening met de belastingskarakteristieken, de capaciteit van de geleider, de omgevingstemperatuur, de omstandigheden in de behuizing en de toepasselijke elektrische codes. Belastingen met aanzienlijke opstart- of transiënte stromen kunnen ook een geschikte uitschakelkarakteristiek vereisen.

De classificatie van de onderbreker moet de bijbehorende geleiders en apparatuur beschermen en tegelijkertijd voldoen aan normale bedrijfsomstandigheden. Het simpelweg selecteren van een hogere stroomsterkte om hinderlijk uitschakelen te voorkomen, kan de bescherming in gevaar brengen als de bedrading en apparatuur niet dienovereenkomstig zijn geclassificeerd.

Stap 3: Controleer het DC-breekvermogen

Breekcapaciteit is een van de belangrijkste specificaties om te beoordelen. Het geeft de maximale foutstroom aan waarvoor een onderbreker is ontworpen en geclassificeerd om te onderbreken onder gespecificeerde testomstandigheden.

Bepaal de verwachte kortsluitstroom op het installatiepunt en bevestig dat de DC-onderbrekingswaarde van de onderbreker voldoende is bij de beoogde spanning en configuratie. Batterijsystemen kunnen bijvoorbeeld bijzondere aandacht vereisen omdat hun beschikbare foutstroom hoog kan zijn.

Stap 4: Selecteer het juiste aantal polen

Eénpolige, tweepolige en andere configuraties dienen verschillende circuitopstellingen. De juiste keuze hangt af van de aardingsmethode van het systeem, de geleiders die moeten worden losgekoppeld en de toepasselijke elektrische regels.

Ga er niet vanuit dat elke geleider in alle DC-systemen op dezelfde manier moet worden geschakeld. Bevestig de vereisten voor de specifieke toepassing en of het apparaat is goedgekeurd voor de voorgestelde schakelregeling.

Stap 5: Controleer de reiskenmerken en coördinatie

Bekijk de tijd-stroomcurve van de fabrikant en de kenmerken van de aangesloten belasting. De beveiliging moet snel genoeg reageren om geleiders en apparatuur te beschermen en tegelijkertijd onnodige trips tijdens normaal bedrijf te voorkomen.

In systemen met meerdere beveiligingsapparaten zorgt coördinatie ervoor dat het apparaat dat zich het dichtst bij de fout bevindt, indien mogelijk werkt. De werkelijke selectiviteit hangt af van het tijdstroomgedrag van de apparaten, de foutniveaus en de coördinatiegegevens van de fabrikant.

Stap 6: Evalueer de omgevingsomstandigheden

Temperatuur, vochtigheid, stof, trillingen, corrosie en ventilatie van de behuizing kunnen de geschiktheid en prestaties van elektrische apparatuur beïnvloeden. Voor zonne-energie-installaties buitenshuis en industriële omgevingen kunnen geschikte behuizingen, bescherming tegen binnendringing en temperatuurvermindering nodig zijn.

Stap 7: Verifieer normen en documentatie

Controleer de toepasselijke productnormen, certificeringsvereisten, installatie-instructies en technische documentatie. Afhankelijk van het apparaat en de markt kunnen relevante normen IEC 60947-2 voor toepasselijke stroomonderbrekers, IEC 60898-2 voor toepasselijke AC/DC-stroomonderbrekers, of UL 489 voor afgedekte stroomonderbrekers en aanverwante producten omvatten. De toepasbaarheid is afhankelijk van de productcategorie en de certificeringsomvang.

Kopers moeten het exacte gegevensblad van het model, de nominale gelijkspanning, de nominale stroom, het uitschakelvermogen, de goedgekeurde poolconfiguratie, de uitschakelcurve en relevante certificeringsinformatie opvragen voordat ze een bestelling plaatsen.

7. Welke fouten moeten kopers vermijden?

Veel circuitbeveiligingsproblemen ontstaan ​​tijdens specificatie, aanschaf of systeemintegratie en niet tijdens normaal gebruik. Het onderkennen van veelvoorkomende fouten kan onnodige kosten verlagen en de betrouwbaarheid van de installatie verbeteren.

Een onderbreker kiezen die alleen op stroomsterkte is gebaseerd

Twee apparaten met dezelfde nominale stroomsterkte kunnen verschillende spanningswaarden, uitschakelvermogens, uitschakelcurves en toegestane toepassingen hebben. Vergelijk de volledige specificaties in plaats van te vertrouwen op één enkel nummer.

Gebruik van een AC-only product in een DC-circuit

Een AC-classificatie garandeert niet dat een stroomonderbreker DC veilig kan onderbreken. Controleer de expliciete DC-waarde en de toegestane bedrijfsconfiguratie in de documentatie van de fabrikant.

Het negeren van de beschikbare foutstroom

Een apparaat met onvoldoende breekvermogen kan de storing mogelijk niet veilig onderbreken. Dit is vooral belangrijk in door batterijen gevoede circuits en andere systemen die een hoge kortsluitstroom kunnen leveren.

Met uitzicht op pool- en polariteitsvereisten

Sommige DC-onderbrekers specificeren polariteitsgevoelige verbindingen of bepaalde seriepoolopstellingen. Het omkeren van verbindingen of het wijzigen van de configuratie zonder toestemming kan de onderbrekingsprestaties beïnvloeden en de veiligheid in gevaar brengen.

Het niet in overweging nemen van toekomstige systeemveranderingen

Geplande verhogingen van de batterijcapaciteit, extra fotovoltaïsche strings of wijzigingen in de distributiearchitectuur kunnen de systeemspanning, stroom en foutniveaus beïnvloeden. Bekijk de te verwachten uitbreidingsvereisten voordat u de specificaties afrondt, zonder toekomstbestendigheid te vervangen door een goed hedendaags beschermingsontwerp.

Acceptatie van onvolledige technische documentatie

Onvolledige datasheets maken het moeilijk om producten objectief te vergelijken. Inkoopteams moeten verifieerbare modelspecifieke informatie opvragen en eventuele ontbrekende beoordelingen of certificeringsdetails ophelderen voordat ze een product goedkeuren.

8. Wat zijn de belangrijkste installatie- en onderhoudspraktijken?

Zelfs een correct geselecteerde DC-stroomonderbreker kan slecht presteren als deze verkeerd wordt geïnstalleerd of onder ongeschikte omstandigheden wordt onderhouden. Installatie en onderhoud moeten worden uitgevoerd door gekwalificeerd personeel, in overeenstemming met de instructies van de fabrikant en de toepasselijke regelgeving.

Beste praktijken voor installatie

• Isoleer de stroombron:Volg de goedgekeurde vergrendelings- en verificatieprocedures voordat u aan het circuit gaat werken. Houd er rekening mee dat batterijen en fotovoltaïsche modules onder bepaalde omstandigheden onder spanning kunnen blijven staan.
• Volg het bedradingsschema:Let op de klemmenbezetting, polariteitsmarkeringen en een eventuele gespecificeerde seriepoolopstelling.
• Gebruik geschikte geleiders:Controleer de kabelafmetingen, isolatiewaarden, terminalcompatibiliteit en voorbereiding van de geleiders.
• Gespecificeerd koppel toepassen:Draai de aansluitingen vast met het door de fabrikant opgegeven aanhaalmoment om het risico op losse verbindingen en oververhitting te verminderen.
• Zorg voor milieubescherming:Installeer de stroomonderbreker in een behuizing die geschikt is voor de omgeving en respecteer de vereisten voor ventilatie en vrije ruimte.
• Controleer de voltooide installatie:Voer de inspecties en tests uit die vereist zijn door het systeemontwerp, de productinstructies en de toepasselijke regelgeving voordat u het circuit onder spanning zet.

Routine-inspectie en probleemoplossing

Inspectie-intervallen moeten de aanbevelingen van de fabrikant van de apparatuur, de gebruiksomgeving en het kritieke karakter van de installatie weerspiegelen. Onderhoudsgegevens helpen bij het identificeren van terugkerende problemen en ondersteunen geplande vervanging.

• Controleer op zichtbare schade, verkleuring, corrosie of tekenen van oververhitting.
• Bekijk ritregistraties of systeemalarmen waar bewakingsfuncties beschikbaar zijn.
• Onderzoek herhaalde trips in plaats van de onderbreker herhaaldelijk te resetten zonder de oorzaak te achterhalen.
• Controleer of de aansluitingen, montagevoorzieningen en behuizingen in goede staat blijven.
• Vervang defecte of beschadigde apparaten door producten met de juiste classificaties en goedkeuringen.

Een onderbreker die herhaaldelijk uitschakelt, reageert mogelijk correct op overbelasting, kortsluiting, apparatuurfout of ongeschikte bedrijfscondities. Een gekwalificeerde technicus moet de oorzaak vaststellen voordat het systeem weer in gebruik wordt genomen.
